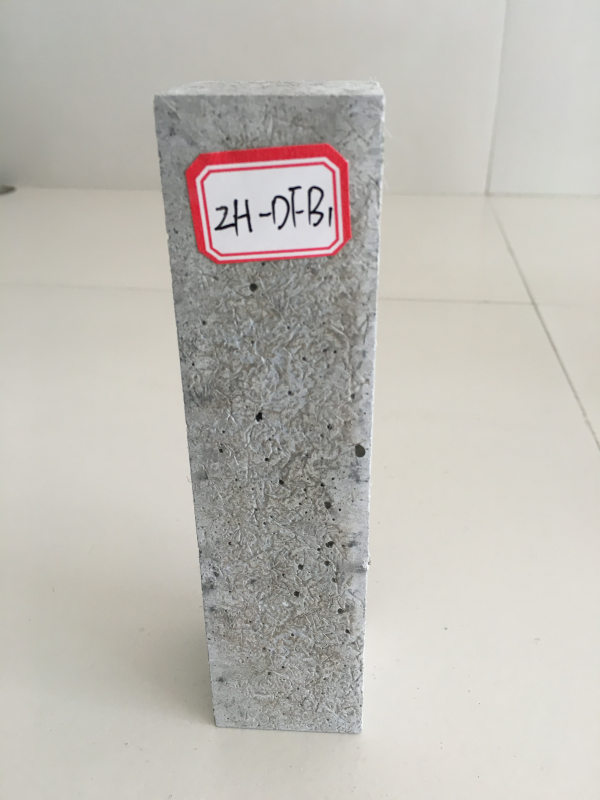

高鋁質(zhì)早強(qiáng)防爆型澆注料

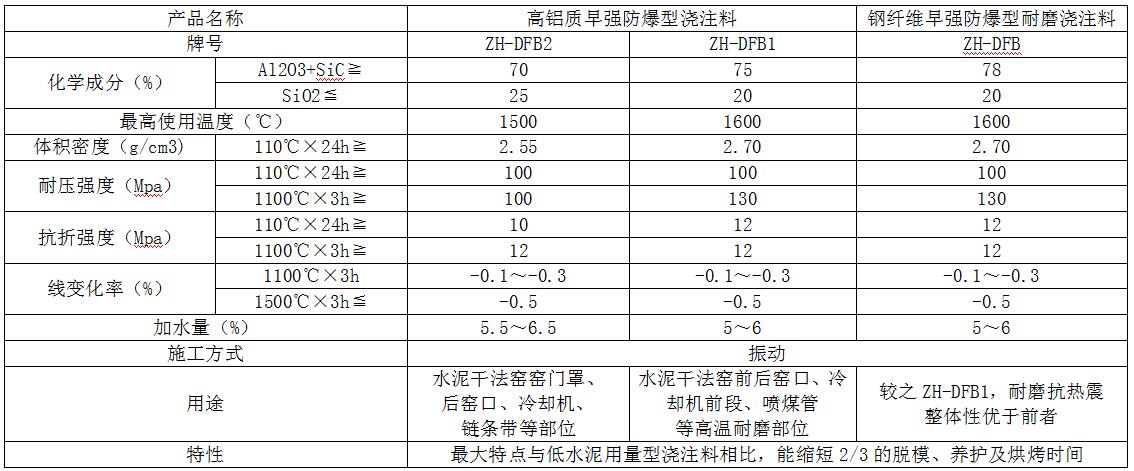

高鋁質(zhì)早強(qiáng)防爆型澆注料參數(shù)

產(chǎn)品的質(zhì)量及抽檢應(yīng)按同一牌號組批，每批不大于60t，抽樣按GB/T 17617的規(guī)定進(jìn)行，化學(xué)成分、耐壓強(qiáng)度（110℃X24h烘后、1350℃X3h燒后）、加熱線變化（1350℃X3h燒后）、抗爆裂溫度為驗(yàn)收檢驗(yàn)項(xiàng)目，檢驗(yàn)結(jié)果用符合產(chǎn)品的理化指標(biāo)規(guī)定。檢驗(yàn)結(jié)果如有不合格項(xiàng)時(shí)，應(yīng)重新取雙倍數(shù)量的試樣對不合格項(xiàng)進(jìn)行復(fù)驗(yàn)，復(fù)驗(yàn)結(jié)果的平均值應(yīng)符合技術(shù)指標(biāo)參數(shù)的規(guī)定，且單值允許偏差±1%時(shí)，判為合格批，否則為不合格批。

活性金屬粉末一般是用金屬鋁粉，其防爆作用在于金屬鋁粉會與H2O反應(yīng)生成Al(OH)3，并放出H2氣。在澆注料尚未凝固前H2氣從澆注料內(nèi)部逸出時(shí)會形成毛細(xì)排氣孔，從而提高其透氣性。但使用鋁粉作為防爆劑時(shí)選用活性鋁粉和適宜的細(xì)度與加入量，使用不當(dāng)會使?jié)沧⒘弦r體產(chǎn)生裂紋，鼓脹而破壞襯體結(jié)構(gòu)，有時(shí)因逸出的氫氣量過分集中或過大也有遇火燃燒爆炸的危險(xiǎn)。

可作為防爆劑的有機(jī)化合物有乳酸鋁、偶氮酰胺 、C5H10N6O2、C7H10N2O2S、 C12H14N4O5S2它們的防爆作用于能在澆注料基體內(nèi)產(chǎn)生連通的徽氣孔(或微裂紋)，使烘烤時(shí)產(chǎn)生的蒸汽易排出，降低襯體內(nèi)部蒸汽壓而不破壞襯體。
